槽式电缆桥架的主要特性

发布日期:2015-04-12 00:00 来源:http://www.hhdlqj.com 点击:

 槽式电缆桥架的主要特性

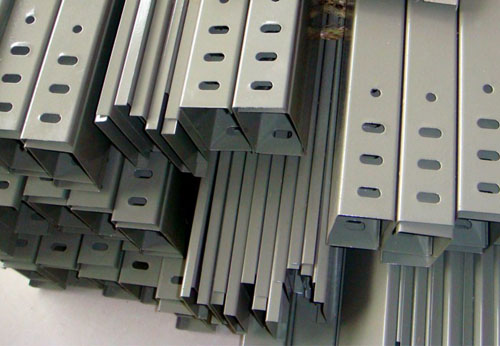

槽式电缆桥架是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等,它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架其材质有不锈钢、铝合金、钢质三种。表面处理分为镀锌、防火、静电喷塑、热浸锌等,在重腐蚀环境中可特殊防腐处理。

槽式电缆桥架是用整张钢板弯制而成的槽式部件,其概念上与盘架的区别是高、宽比不同,盘架浅而宽,槽式电缆桥架具有一定的深度和封闭性。

槽式电缆桥架可以用于全封闭型电缆敷设。它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架产品的选用要点:
    1
)槽式电缆桥架及其支吊架使用在有腐蚀性环境中,应采用耐腐蚀的刚性材料制造,或采取防腐蚀处理,防腐蚀处理方式应满足工程环境和耐久性的要求。
    2
)电缆桥架在有防火要求的区段内,可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施,其整体耐火性能应满足国家有关规范或标准的要求。
    3
)在工程防火要求较高的场所,不宜采用铝合金电缆桥架。
    4
)槽式电缆桥架宽度和高度的选择应符合填充率的要求,电缆的梯架和托盘内的填充率在一般情况下,电力电缆可取40%50%,控制电缆可取50%70%,且宜预留10%25%工程发展裕量。
    5
)在选择电缆桥架的荷载等级时,电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载,如果电缆桥架的支吊架的实际跨距不等于2m 时,则工作均布荷载应满足要求。
    6
)各种组件及支吊架在满足相应荷载的条件下,其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。
    7
)在选择槽式电缆桥架的弯通或引上、引下装置时,不应小于电缆桥架内电缆最小允许弯曲半径。
    8
)对于跨距大于6m 钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架,应按工程条件进行强度、刚度及稳定性的计算或试验验证。
    9
)几组电缆桥架在同一高度平行敷设时,各相邻电缆桥架之间应考虑维护、检修距离。
    10
)槽式电缆桥架的宽度与高度常用规格尺寸参见CESC3191《钢制电缆桥架工程设计规范》第2.2.2 条。
    11
)槽式电缆桥架的宽度与高度常用规格尺寸参见CECS1062000《铝合金电缆桥架技术规程》第3.1.2 条。
    12
)槽式电缆桥架的直通单件标准长度可为2346m
    13
)槽式电缆桥架表面防腐处理方式参见CECS3191《钢制电缆桥架工程设计规范》第3.4.2 条。
    14
)槽式电缆桥架表面防腐处理方式见表CECS 1062000《铝合金电缆桥架技术规程》第4.4.1 条。
