不锈钢桥架的尺寸决定于桥架内的电线或电缆的容量

发布日期:2019-03-22 00:00 来源:http://www.hhdlqj.com 点击:

     现代建筑电气的设计施工中,线槽布线是一种较重要的布线方式,这是因为电线电缆可以在线槽安装后才放进去,使得安装工作变得比导管容易,并且线槽走向统一,强弱电线路可以有序地分开,方便了日后的维修保养,特别是在功能要求较高、电气线路种类较多的大型民用建筑工程中,应用愈来愈普遍。

  制造线槽的材料有钢、PVC、铝等,但最常用的是钢和PVC,本文将就钢线槽(电缆桥架)在设计施工中所应注意的问题进行论述。

  1、不锈钢桥架根据抗蚀的保护进行分类,常用的是线槽内外都作较轻程度的保护,一般用厚度不小于0.0025mm的镀锌作保护层。

  2、同一线路的所有相线和中性线(如果有中性线时)应敷设在同一电缆桥架内;同一路径无防干扰要求的线路也应敷设在同一电缆桥架内。

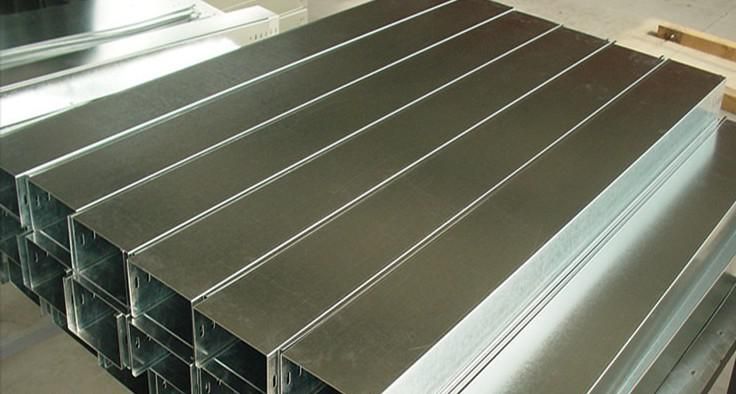

不锈钢桥架

  3、不锈钢桥架的尺寸决定于桥架内的电线或电缆的容量,根据我国行业标准《民用建筑电气设计规范》(JGJ/T16-92)第9.7.3条规定:电缆桥架内电线或电缆的总截面(包括外护层)不应超过电缆桥架内截面的20%,载流导线不宜超过30根。

  控制、信号或与其相类似的线路,电线或电缆的总截面不应超过线槽内截面的50%,电线或电缆的根数不限。

  作为设计者,笔者曾经参考英国BS4678标准的钢线槽“容线量”进行线槽设计,它是采用线槽和电线的截面积因数进行计算比较,找出合适的线槽,方法如下:将所有拟放进线槽、符合线路敷设要求的电线或电缆的截面积因数计算出来,与线槽的截面积因数进行比较,取用比计算出的截面积因数大的相应线槽。

  例如:18根2.5mm;单芯电线,18根4mm;多芯电线及30根6mm;多芯电线要求放在同一线槽内,那么,该选用多大的线槽呢?

  首先,依照表格1,查出电线的截面积因数:2.5mm;单芯电线:10.2;4mm;多芯电线:15.2;6mm;多芯电线:22.9;接着计算出它们的截面积因数为:10.2×18+15.2×18+22.9×30=1144.2

  再对照检查表格2,发现计算出的数值介于1037和1555之间,即介于“50×50”型与“75×50”型之间,选用时,取大值,即选用“75×50”型的线槽。

  上例中,按BS4678标准,可以采用75x50型线槽。但按前述的我国《民用建筑电气设计规范》(JGJ/T16-92)中的有关规定进行校验,现所选导线的总截面之和为:∑S=11.9×18+15.2×18+18.8×30=1051.8 mm;而线槽的20%截面(忽略线槽厚度是):∑S=75×50×20%=750 mm; 明显小于导线总截面之和1051.8 mm,不符合规范中“线槽内电线或电缆的总截面(包括外护层)不应超过线槽内截面的20%”

  但如果在此计算基础上,使用大一级的线槽,即75×75 型,其20%截面是1125 mm;(75×75×20%),大于1051.8mm;,完全满足我国规范要求。综合考虑NEC法规第362-5条和日本《电气设备技术标准》第197条一款的要求“导线槽内任一横截面所有导线的截面之和不应大于导线槽内横截面积的20%”,此例最终应选择75×75mm 的钢线槽。

  通过上例可知,我们可以采用“截面积因数”法选择钢线槽的初步尺寸,选用时放大一级,就可满足规范要求。笔者认为采用“截面积因数”法,综合考虑规范中的截面要求,就可以很快地选择到符合厂家定型(尺寸)产品的钢线槽,是一种较易简便的方法,可以在设计中参考使用。

  4、电线或电缆在钢线槽内不宜有接头,但在易于检查的场所,可允许在金属线槽内有分接头,电线、电缆和分接头的总截面(包括外护层)不应超过该总线槽内截面的75%;接头不得在穿过楼板或墙壁等处。

  5、在线路连接、转角、分支及终端处必须采用相应的附件,金属线槽终端封口应使用相应的封口附件,严密封口。

  当钢线槽垂直或倾斜敷设时,应采取措施防止电线或电缆在线槽内移动;

  6、金属线槽与器具的连接,应使用以嵌装或铸制方式制成的标准凸缘联结吼套或转接颈套,如将金属线槽直接与器具相连,电缆入口处应装设有平滑的塞孔管箍或扩孔环,而钢线槽盖的边缘应保持完整;同时穿过钢线槽的电缆应用导管保护。

  7、钢线槽的穿孔应用钻、冲孔器或环锯制作,并清除开孔后遗下的芒刺和锐边,以防擦伤电缆。

  特别指出:许多施工单位在现场施工时,并未使用相应的附件,而是自行切割拼装,不做处理,结果导致在安装电缆时损伤电缆,这点是不符合规范要求的,应该严格加以制止。

  8、现场敷设金属线槽时,应严格按照图纸施工,事先同其它专业协调好线槽的走向、安装高度及相互之间的安全距离,满足施工规范要求。

  9、金属线槽在敷设时的吊点或支持点间的距离,应根据工程的具体条件确定,一般应在下列部位设置吊架或支架:直线段不大于3m或线槽接头处;钢线槽首端、终端及进线盒0.5m处;金属线槽转角处。

  10、金属线槽敷设时,所有的非导线部分的铁件,都应做好相互连接和跨接,使它们成为一个连续导体,并且做好接地。
