大跨距桥架的种类和安装要点

您的当前位置: 首 页 >> 新闻资讯 >> 公司新闻

大跨距桥架的种类和安装要点

发布日期:2019-11-03 00:00 来源:http://www.hhdlqj.com 点击:

大跨距桥架一般是指4米一根或者4以上的且桥架的厚度按照标准去执行,单根桥架长度可达8米甚至更长,大跨距小的可做规格为200*100,200以下的桥架规格不能做大跨距桥架,200及200以上规格可以定制,大跨距桥架适用于敷设计算机电缆、通信电缆及其它高灵敏系统的控制电缆等,它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有非常好的效果。

大跨距桥架型式多样,组装灵活,适用性强,是我公司专业为巨大工程选型设计制造的一种通用桥架,是大型矿场、桥梁、水电站、隧道等配套桥架的选择。

大跨距桥架的种类:

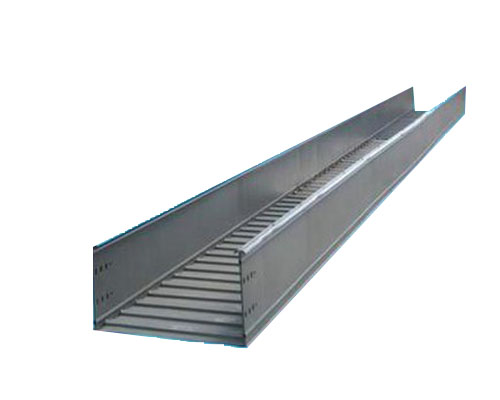

1、梯级式大跨距桥架

2、托盘式大跨距桥架

3、槽式大跨距桥架

大跨距桥架的材质分类:

1、镀锌

2、静电喷塑

3、热镀锌

我们自选用大跨距桥架是应该要注意以下8要素:

1)电缆桥架、线槽及其支吊架使用在有腐蚀性环境中,应采用耐腐蚀的刚性材料制造,或采取防腐蚀处理,防腐蚀处理方式应满足工程环境和耐久性的要求。

2)电缆桥架在有防火要求的区段内,可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施,其整体耐火性能应满足有关规范或标准的要求。

3)在工程防火要求较高的场所,不宜采用铝合金电缆桥架。

4)电缆梯架、托盘宽度和高度的选择应符合填充率的要求,电缆的梯架和托盘内的填充率在一般情况下,电力电缆可取40%~50%,控制电缆可取50%~70%,且宜预留10%~25%工程发展裕量。

5)在选择电缆桥架的荷载等级时,电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载,如果电缆桥架的支吊架的实际跨距不等于2m时,则工作均布荷载应满足要求。

6)各种组件及支吊架在满足相应荷载的条件下,其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

7)在选择电缆桥架的弯通或引上、引下装置时,不应小于电缆桥架内电缆允许弯曲半径。

8)对于跨距大于6m的钢制电缆桥架和跨距大于2m或承载要求大于荷载等级D级的铝合金电缆桥架,应按工程条件进行强度、刚度及稳定性的计算或试验验证。

9)几组电缆桥架在同一高度平行敷设时,各相邻电缆桥架之间应考虑维护、检修距离。

大跨距桥架安装要求

大跨距桥架的安装是非常精细和复杂的一项工作,如果在安装过程中出现失误就可能对以后的使用造成很大的安全问题,那么,在大跨距桥架在安装过程中有什么要求,我们该怎么安装呢?接下来就跟我们一起来看看吧!

如何安装大跨距桥架:

1、大跨距桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架;

2、如与大跨距桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔;

3、大跨距电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

总之,在设计、制造、安装、架设大跨距桥架时,必须根据使用环境,因地制宜制定可行性方案,采取相应措施,提高大跨距桥架质量,以收到更好的效果。

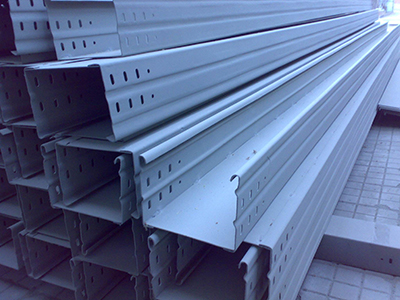

大跨距桥架

大跨距桥架安装要求

1、电缆桥架不得与其它管道等设施共用一个立柱(支架)。对于腐蚀性环境,应选用具有合适的耐防腐蚀层处理的电缆桥架。

2、在有强烈振动及有可能遭受严重机械损伤的场所,不宜架设电缆桥架。大跨距桥架立柱位置高度及跨距的确定首先考虑符合各项安全距离,如高压线路要避开地下管道及地下电缆等地埋物,桥架安装高度要符合最高通车高度的要求(指桥架对地高度),桥架跨距要符合实际跨距要求,选出最佳桥架高度和桥架立柱位置,并确定其跨距的安装形式。

3、桥架立柱基础处理必须对立柱位置的土壤进行实地勘察,尽量避开回填地段或土质松软的地方,避不开时,必须深挖,挖到原地质硬土,再用三合土(黄土、石灰、沙)加少量水拌合均匀后,铺一层150mm厚摊平夯实,一层层进行,直到立柱混凝土基础位置要求。在浇灌混凝土立柱基础时,预埋立柱地脚螺栓或厚度为20mm的铁板,作固定立柱用。混凝土基础的标号为150#。

4、大跨距的桥架跨距中心点要求高出两端立柱两点水平线1°为宜,目的是在桥架充填上电缆载荷后使桥架处于水平状态下。大跨距的桥架在地面组装后(不加盖板)用吊装设备(吊车进行,专人指挥吊装)先安装立柱、增高节,再安装拉索(杆),最后吊装桥架、挂拉索。

5、桥架吊装后,要检查吊索(拉杆)的受力是否均匀,各绳扣(拉杆)是否松动,并调整松紧节达到均匀要求。如用钢丝绳做桥架吊索时,夹绳头用U型卡头,一头至少用3~4个,间距要符合国标要求。

6、当电缆桥架从室外进入建筑物内的时候,应有向外的坡度,其坡度不得小于1/100,或高1°,以防雨水进入室内。(11)电缆桥架越过用电设备时,电缆桥架与用电设备顶部之间的距离应不小500mm。

7、两组桥架在同一高度平行敷设时,其间净距离不得小于600mm,并要求单独设支柱。架设多层桥架时,可用一个立柱,但两层之间的净距离不得小于300mm,最上层以上300mm内,不应有障碍物。在安装大跨距桥架时,拉索(杆)吊拉最上层桥架,桥架与桥架之间,在跨距中用吊框、拉板连接。桥架各部件之间的连接,应采用配套的各种部件用螺栓连接,不得用电、气焊(气焊、气锯)焊接。侧面与穿线管连接需开孔时,不得动火(气割),应采用钻孔,以免破坏防腐蚀涂层。

大跨距桥架的种类和安装要点

8、电缆桥架的充填系数按30%考虑。桥架安装后、调整完毕、铺好电缆、盖好盖板,固定好,最后固定吊框上的上横梁称。一般超过30m跨距的电缆桥架,采用桥架梯边H200mm的,长度在6~8m。

9、单吊点双拉式大跨距桥架,跨距在80m内为宜,因为吊点连接点少,影响桥架挠度,吊点之间距离不得超过18米。双曲线悬吊式大跨距桥架,跨距可大于80m,因为吊点连接点多,不影响桥架挠度,但是吊点之间连接点距离不得大于8m。

总之,在设计、制造、安装、架设大跨距桥架时,必须根据使用环境,因地制宜制定可行性方案,采取相应措施,提高大跨距桥架质量,以收到更好的效果。
