不锈钢桥架是接地干线的一部分

发布日期:2018-11-28 00:00 来源:http://www.hhdlqj.com 点击:

 不锈钢桥架:槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称(以下简称桥架)。时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度,产品选用优质冷轧钢板,得到广泛关注产品选用优质冷轧钢板,表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

若设计要求把桥架作为接地干线的一部分,则要求遵守电缆桥架安装规范在接头处的连接电阻不应大于0.00033Ω。若利用桥架连接板达不到这个要求,即使是镀锌桥架,也应用符合设计要求的软铜导线跨接。

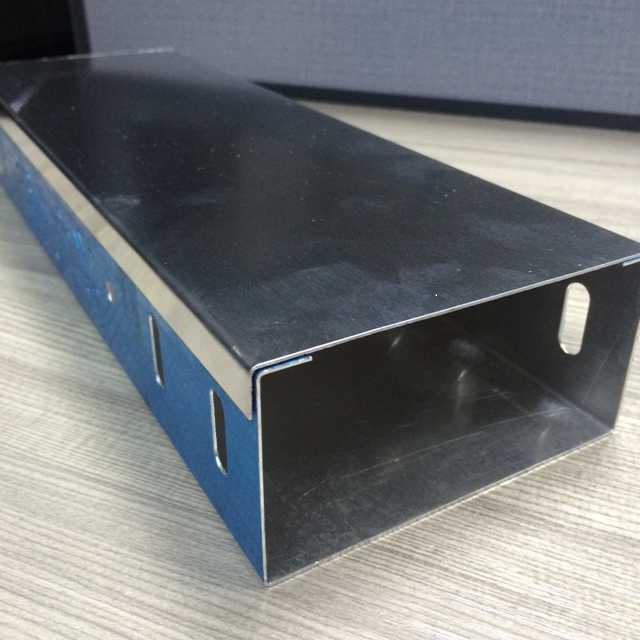

不锈钢桥架

 不锈钢桥架系统应具有可靠的电气连接并接地(只对金属桥架)。当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆,接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时,桥架的级长方向金属横截面积应不小于规定值。

沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。对于振动场所,在接地部位的连接处应装置弹簧圈。

 不锈钢桥架系统应具有可靠的电气连接,电缆桥架从始端到终端,至少有一处与接地干线可靠连接。沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。

镀锌桥架之间可利用镀锌连接板作为跨接线,把桥架连成一体。在连接板两端的两只连接螺栓上加镀锌弹簧垫圈,桥架之间用不小于4mm2软铜线进行跨接,再将桥架与接地线相连,形成电气通路。桥架整体与接地干线应有不少于两处的连接。
