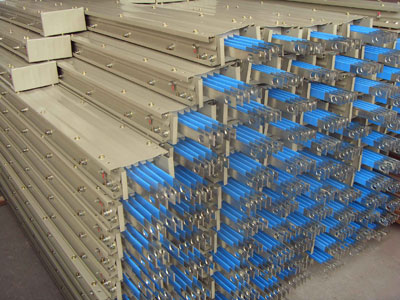

空气式母线槽
技术数据
　　空气式母线槽系统依据IEC439-1和2，GB7251.2-1997、JB8511-96设计，适用于频率50(60)Hz，额定工作电压交流400V，周围环境温度-5℃/+40℃，且24h平均温度不大于+35℃，防护等级IP40/IP54。

型号		MB60	MB100	MB160	MB250	MB400	MB630	MB800	MB1000
额定工作电流A		60	100	160	250	400	630	800	1000
电阻R20 RmΩ/m		1.34	0.605	0.5	0.278	0.117	0.0542	0.0514	0.05
感抗X20 mΩ/m		0.16	0.14	0.138	0.114	0.0824	0.0534	0.538	0.049
总阻抗Z20 mΩ/m		1.35	0.621	0.518	0.3	0.143	0.076	0.0744	0.072
短路强度 t=0.15sKA（有效值）		9	8	10	16	25	40	40	40
固定间距	侧卧	4	4	4	4	4	4	4	4
固定间距	平卧	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5

技术参数
　　空气式母线槽为三相五线制、三相四线制、导体搭接表面镀锡铜母线，外壳为钢制冷拉成型材料。
　　防护等级符合GB4942、IP52、特殊环境可达到IP54。
　　额定绝缘电压500V。
　　额定工作电压400V。
　　额定频率50(60)Hz。

额定工作电流A	100A	160A	200A	250A	400A	630A	800A	1000A	1250A	1600A
电阻R×10-3Ωm	0.154	0.154	0.118	0.094	0.0708	0.073	0.0614	0.0466	0.0289	0.0236
阻抗Z×10-3Ωm	0.198	0.163	0.143	0.104	0.0832	0.0734	0.0698	0.0538	0.0406	0.031
电压降V/m	0.108	0.092	0.09	0.0475	0.036	0.089	0.10	0.0485	0.059	0.063
短路强度t=1S.KA	15	20	30	35	50	70	75	85	100	115

额定工作电流A	五线制	四线制	外形尺寸
100	11.50	11.0	170×80
160	12.40	11.60	170×80
200	13.40	12.30	170×80
250	16.60	15.0	170×80
400	19.84	17.70	170×105
630	24.30	21.60	170×105
800	30.40	26.70	170×135
1000	34.70	30.20	170×135
1250	42.60	36.80	170×160
1600	50.70	44.50	170×190

经济、方便、安全
　　对于高层建筑，母线槽系统的技术和经济优势显得也别明显。它不用为每个层面设计和敷设独立的电缆，整个大楼仅需单一母线供电。将插接箱插入母线槽系统即可分为每层楼供电，这显然比使用电缆更安全更简便。
　　此系统用于传输1600A以下的电流。为了防止从电表的进线端分接电源，空气式母线槽系统上的插孔可以密封。
连接简单、迅速方便
　　母线槽系螺栓链接发，任何人都能轻而易举地进行连接操作，但扭紧螺栓是母线连接的保证，M10螺栓紧固力矩为22.6N·m；M12螺栓紧固力矩为39.2N·m；M16螺栓紧固力98.1N·m；紧固后的检验要求用0.01mm塞尺检查。
灵活的工作方式
　　母线槽单元上有许多相隔很近的插孔，这就确保负载能以最短路径与母线槽单元相接。及时生产区的机器搬移或整个车间整修后，也无需重新布线。
插接箱的安全插接
　　母线槽系统其插接箱插接时均无需切断电源。PE线总是先接上、后断开。
非专职人员不得触摸！
　　插孔能有效保证使用者的安全。对该系统，当插接箱插入时，插孔打开；而拔出时，插孔关闭。必须用工具才能打开插孔。
