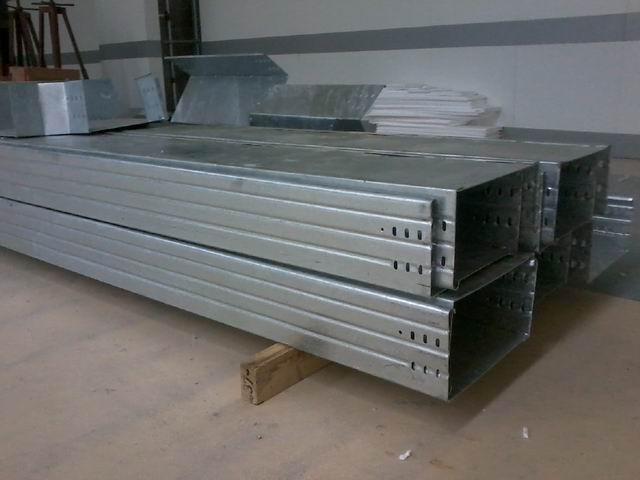

大跨距桥架

所属分类：大跨距电缆桥架
点击次数：
发布日期：2018/03/06
更多
在线询价

详细介绍

　大跨距桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。
    大跨距桥架可分为梯级式、托盘式、槽式、分别T.P.C表示。梯级式汇线桥架具有良好的通风性能，不防尘、不妨干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。
    大跨距桥架是一种比一般电缆桥架的支撑跨度大，结构设计精巧，它不仅适用于炼油、化工、纺织、机械、冶金、电力、电视、广播等工矿企事业的室内外电缆架空的敷设，也可作为地下的工事，如地铁、人防工程的电缆沟和电缆隧道内支架。 大跨距电缆桥架分梯级式、托盘式、槽式三种，800MM宽以下无焊接，有加强型长度可造成3米、4米、6米，安装可减少中间连接口和支承点，边高有100MM、150MM、200MM三种，还可造成双边加强型，适应大跨距和重荷载情况下使用。
   大跨距桥架架规格的详细表示方法和注意事项
桥架尺寸选择与计算:
　　电缆桥架的载荷G总的计算 G总=n1q1+n2+q2+n3q3+......
　　式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）
　　n1、n2、n3......为相应的电缆根数　　　G应小于电缆桥架的允许载荷（参照载荷曲线图表）
　　当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
　　电缆桥架宽d度的计算：1、电力电缆
　　b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......
　　式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；
　　　　　k1、k2、k3......为电缆间距（K值最小不应小于d/4）
　　控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）
　　电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...
　　需要的托架横载面积：S=S0/40% 　　　　Ｓ＝S/h＝S0/40%h
　　式中：h为电缆桥架净高。
　XQJ---形式－－类别－－规格
　　　XQJ表示汇线桥架系列
　　　形式表示结构形式（用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C为槽式、ZH为组合式）
　　　类别表示类别种类序号（用阿拉伯数字加英语字母表示）
　　　规格表示规格或规格序号（用阿拉伯数字表示）
注意事项
　　1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。
　　2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。
　　3、当电力电缆和控制电缆较少时，可同一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设。
　　4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处，水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
　　5、电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30--50米接地一次。
    6、电缆桥架装置除需屏蔽装保护罩外，在室外安装时应在其顶层
