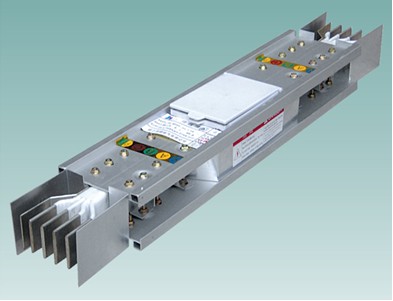

密集型母线槽

密集型母线槽适用于交流三相四线、三相五线制，频率50~60Hz，额定电压至690V,额定工作电流250~5000A的供配电系统，作为工矿、企事业和高层建筑中供配电设备的辅助设备，特别适用于车间、老企业的改造。

密集绝缘母线槽是紧凑的三明治式结构，母线槽采用含铜99.95%以上的优质电解铜作导体,经最新工艺处理后,外套优质绝缘材料,阻燃、绝缘性能良好。

密集型母线槽外壳整体兼作PE线，电抗低、保护电路连续性好、安全可靠节约能源。其特点：动热稳定性好、体积小、散热好、温升低、节约空间、压降小、降低能量损耗，适于大功率电流的传输。密集绝缘插接母线槽。其防潮、散热效果较差。在防潮方面，母线在施工时，容易受潮及渗水，造成相间绝缘电阻下降。

密集型母线槽母线的散热主要靠外壳，由于线与线之间紧凑排列安装，Ｌ２、Ｌ３相热能散发缓慢，形成母线槽温升偏高。密集绝缘插接母线槽受外壳板材限制，只能生产不大于３ｍ的水平段。由于母线相间气隙小，母线通过大电流时，产生强大的电动力，使磁振荡频率形成叠加状态，造成过大的噪声。

密集型母线槽结构特点:

1、性能方面
母线采用铜排或者铝排，其电流密度大，电阻小，集肤效应小，无须降容使用。电压降小也就意味着能量损耗小，最终节约用户的投资。而对于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。并且其 “集肤效应”严重，减少了电流额定值，增加了电压降，容易发热。线路的能量损失大，容易老化。
2、安全性
母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害，在配电系统中采用插入单元的安装很安全，外壳可以作为整体接地，接地非常的可靠，而电缆的PVC外壳易受机械和动物损伤，安装电缆时必须先切断电源，如果有错误发生会很危险，特别是电缆要进行现场接地工作，接地的不可靠导致危险性增加。
3、安装方面
母线由许多段组成，每一段长度既短且轻。因此，安装时只需要少数几人就能迅速完成。母线有许多标准的零件及库存，可以快速出货节约现场工作时间。其紧密的“三明治”结构能够减少电气空间，从而腾出更多的空间作为商业用途，如出租或作为公共场所。对于安装电缆来讲，则是一项困难的工作。因为，单根电缆往往很重，安装工作需要很多人的协作，花较多时间才能完成。另外，受制于电缆的弯曲半径，需要更多的安装空间。
4、线路优化
通过使用母线槽，我们可以合并某些分支回路，并用插接箱将之转化为一条大的母线槽。它可简化电气系统，得到较多股线低的电流值。因此节约了工程的造价，并且易于维护。对于传统的电缆线路，电缆会使得电气系统极其复杂，庞大，难于维护，这样，就浪费了工程费用和安装空间。
5、可扩展性
对于密集型母线槽来讲，系统扩展可通过增加或改变若干段来完成，重新利用率高。而大多数情况下，电缆不能重新利用，因为长度和路线是不同的，如果要扩展系统，我们要购买新的电缆取代旧的电缆。
6、插接式开关箱
插接式开关箱可以与空气型母线槽配用。安装时无需再加其它配件。插接脚是最为重要的部件，它是由铜合金冲压制成，经过热处理加以增强弹性，并且表面镀锡处理，即使插接200次以上，仍能保持稳定的接触能力。箱体设置了接地点以保证获得可靠的接地，箱内设置了开关电路，采用塑壳断路器能对所分接线路的容量作过载和短路保护。

密集型母线槽的技术特征

插接式母线槽为交流三相四线或五线制，适用于频率50～60Hz、额定电流630A～5000A、额定电压至660V以 下的供配电使用，特别适用于工业厂房、矿山等的低压配电系统和高层商住大楼、酒店、医院等的供电系统。

1、性能方面
母线采用铜排或者铝排，其电流密度大，电阻小，集肤效应小，无须降容使用。电压降小也就意味着能量损耗小，最终节约用户的投资。而对于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。并且其 “集肤效应”严重，减少了电流额定值，增加了电压降，容易发热。线路的能量损失大，容易老化。
2、安全性
母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害，在配电系统中采用插入单元的安装很安全，外壳可以作为整体接地，接地非常的可靠，而电缆的PVC外壳易受机械和动物损伤，安装电缆时必须先切断电源，如果有错误发生会很危险，特别是电缆要进行现场接地工作，接地的不可靠导致危险性增加。
3、安装方面
母线由许多段组成，每一段长度既短且轻。因此，安装时只需要少数几人就能迅速完成。母线有许多标准的零件及库存，可以快速出货节约现场工作时间。其紧密的“三明治”结构能够减少电气空间，从而腾出更多的空间作为商业用途，如出租或作为公共场所。对于安装电缆来讲，则是一项困难的工作。因为，单根电缆往往很重，安装工作需要很多人的协作，花较多时间才能完成。另外，受制于电缆的弯曲半径，需要更多的安装空间。
4、线路优化
通过使用母线槽，我们可以合并某些分支回路，并用插接箱将之转化为一条大的母线槽。它可简化电气系统，得到较多股线低的电流值。因此节约了工程的造价，并且易于维护。对于传统的电缆线路，电缆会使得电气系统极其复杂，庞大，难于维护，这样，就浪费了工程费用和安装空间。
5、可扩展性
对于母线来讲，系统扩展可通过增加或改变若干段来完成，重新利用率高。而大多数情况下，电缆不能重新利用，因为长度和路线是不同的，如果要扩展系统，我们要购买新的电缆取代旧的电缆。
6、插接式开关箱
插接式开关箱可以与空气型母线槽配用。安装时无需再加其它配件。插接脚是最为重要的部件，它是由铜合金冲压制成，经过热处理加以增强弹性，并且表面镀锡处理，即使插接200次以上，仍能保持稳定的接触能力。箱体设置了接地点以保证获得可靠的接地，箱内设置了开关电路，采用塑壳断路器能对所分接线路的容量作过载和短路保护。

密集型母线槽主要技术参数

1、密集型母线槽使用条件
环境温度
上限：+40℃
下限：-25℃
海拔：2000m以下
湿度
相对湿度在最高温度为+40℃时不超过50%;温度较低时允许有
较高的相对湿度
凝露条件：有
地震基本烈度：6度设防
安装地点：户内、户外
2、绝缘电阻：每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表)。
3、介电强度：每一段封闭母线出厂前均经受1分钟工频干试耐压试验。
工频耐压及雷电冲击耐压数值，符合国家标准。
4、接地系统：符合IEC364-5-54对接地系统的要求。
5、防护等级：户内型：IP40；户外型：IP43、IP55。
6、负载性能：在额定电流下，外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。
7、短路性能：动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。
