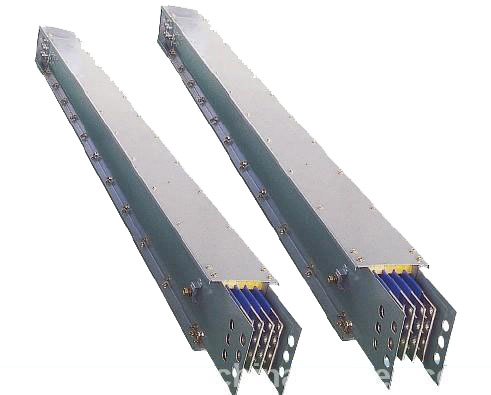

密集型母线槽

详细介绍


密集型母线槽适用于交流三相四线、三相五线制，频率50~60Hz，额定电流在100~5000A的供配电系统，作为工矿，企事业和高层建筑中供配电系统输出电能之用，特别适用于车间、老企业的改造。

1、结构特点

散热能力较强

该系列母线槽相与相及与外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发，载流量大。

接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。

布线灵活

该系列密集型母线槽插接口设置灵活方便可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。

2、主要技术参数

母线槽符合IEC439-2，GB7251.2-1997。

母线槽能保证在额定电流及110%的额定电压下长期正常工作。

母线槽根据数据通过动、热稳定试验，且试验后母线呈无可觉察的永久变形。

母线槽能承受3750V工频耐压，历时lmin无击穿和闪络现象。

母线槽在长期通以额定电流时，其导电部位的温升不超过标准数值。

插接箱与母线槽的插拔次数不少于200次。
